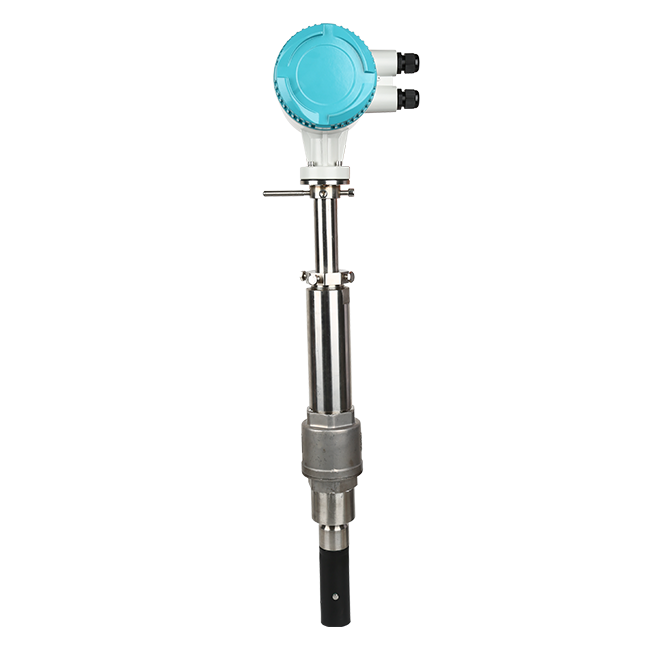

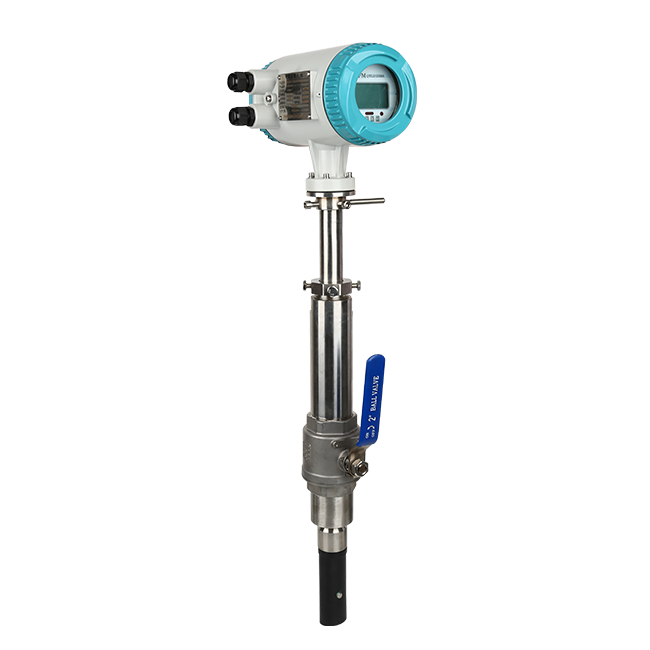

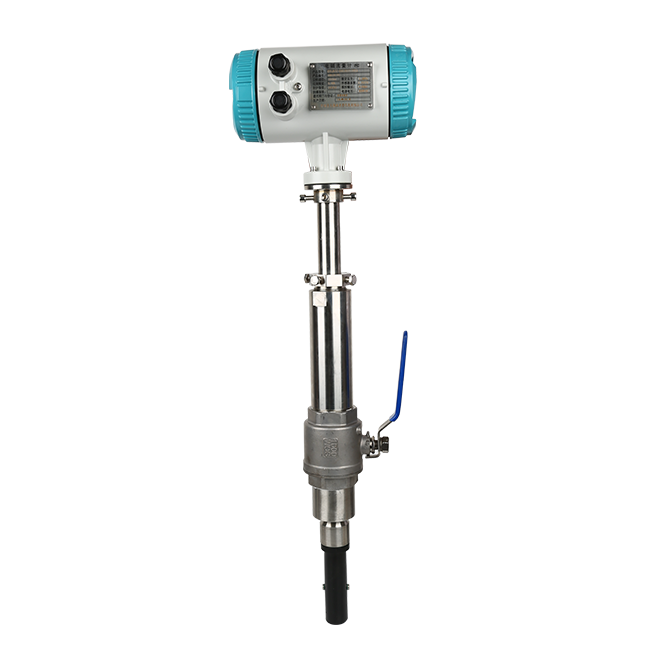

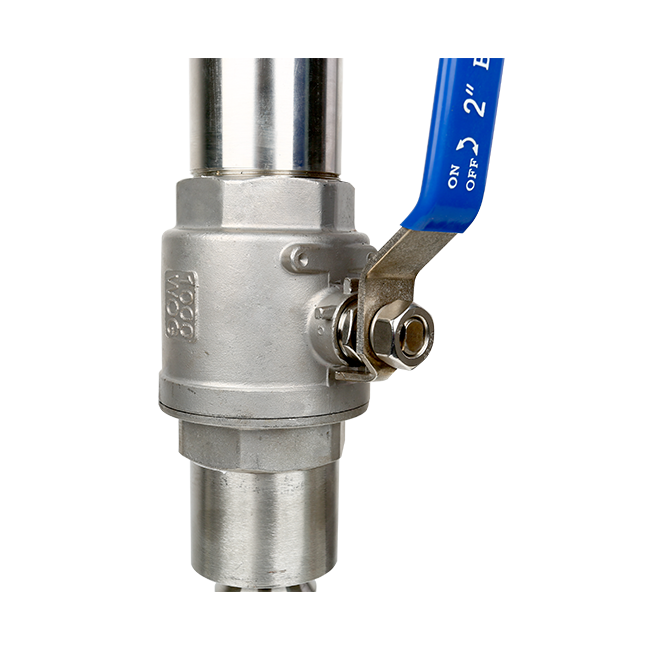

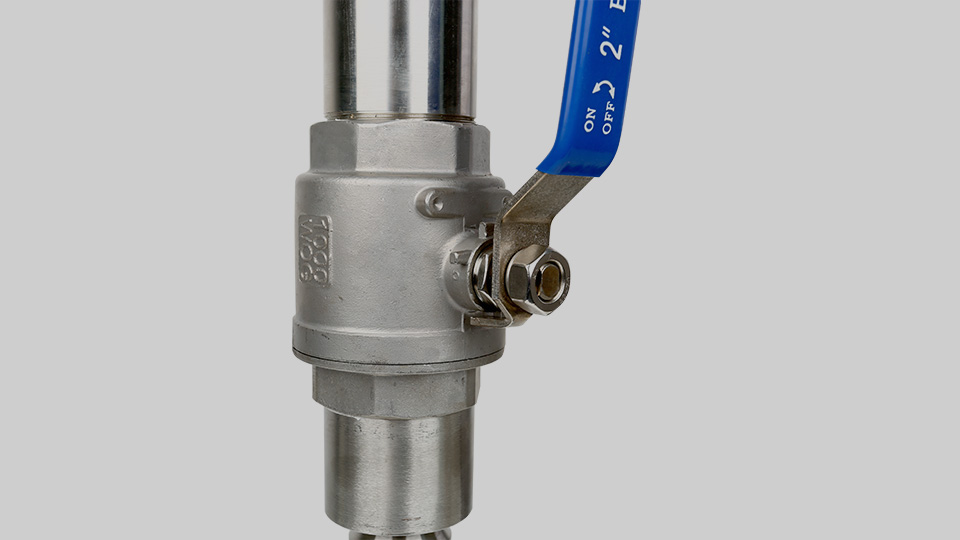

插入式電磁流量計

插入式電磁流量計是基于法拉第電磁感應定律、采用新技術研發的一種高智能，高可靠性的流量計，以其非常高的性價比被廣泛應用于大管徑流量計量領域。

獲取報價

19693786536

工作原理

插入式電磁流量計原理

插入式電磁流量計工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
測量精確度不受液體密度、粘度、溫度、壓力和電導率變化的影響；
高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法停水的現場使用，而且可以在老管道上現場開口安裝；
結構簡單，電磁流量計測量管可不用內襯，可靠性高；
公稱通徑范圍寬，適用于DN100-DN3000之間的所有口徑管道；
一體化接地電極，實現儀表良好接地；
傳感器采用新的加工工藝、固態封裝、耐振動、防滲透、壽命長，使儀表具有良好的測量精確度和穩定性。

產品優勢

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

測量管內無阻流件，壓損小，直管段要求低；

公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗??；

轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

具有RS485或RS232O數字通訊信號輸出；

具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

采用SMD器件和表面安裝技術，電路可靠性高；

可用于相應的防爆場合。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

公稱通徑	DN100-DN3000mm
公稱壓力	1.6Mpa
測量管材質	碳鋼、304不銹鋼

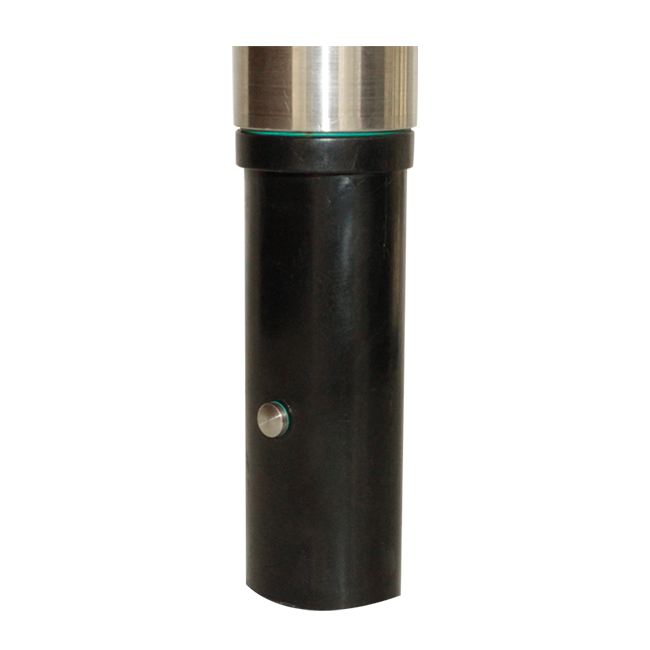

傳感器測量頭材質	ABS、聚丙烯
電極材料	SUS316、哈氏合金B(yǎng)、哈氏合金C
精確度	流速≤0.5m/s時，±1.5%，滿量程流速>1m/s時，±1.0%
介質溫度	ABS：+80℃，聚丙烯：+80℃
環境溫度	-20℃～+60℃
相對溫度	5%～95%
大氣壓力	86～106kpa
直管段要求	上游15D，下游10D
防護等級	IP65、可選IP68
連接方式	插入式連接
防爆標志	Exmd II T4

產品安裝

安裝電磁流量計時，需要注意以下幾點：

安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。

管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。

安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。

接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。

校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。

環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。

直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。

焊接安裝：避免將流量計焊接連接，以免損壞流量計。

接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。

陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。
