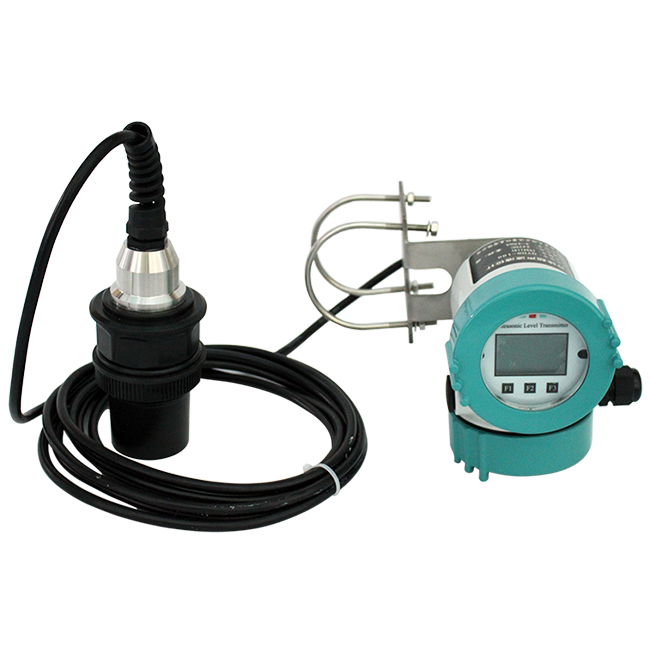

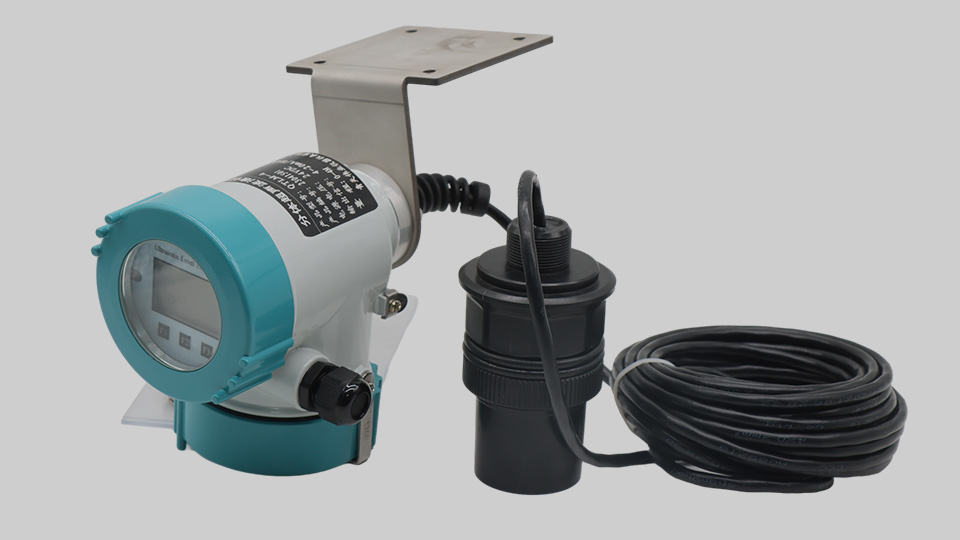

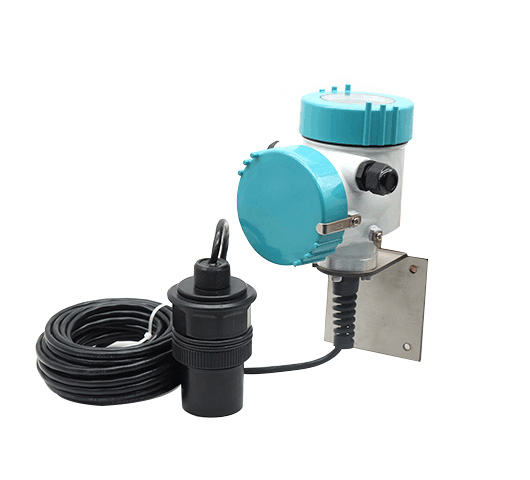

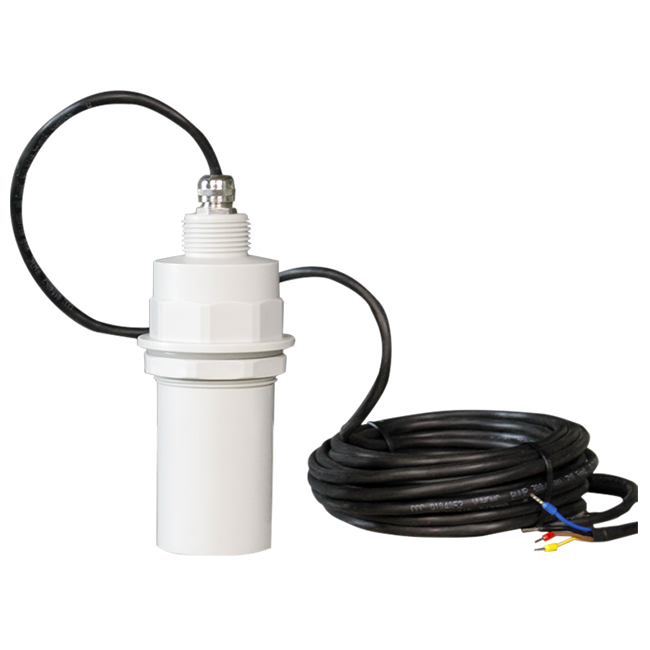

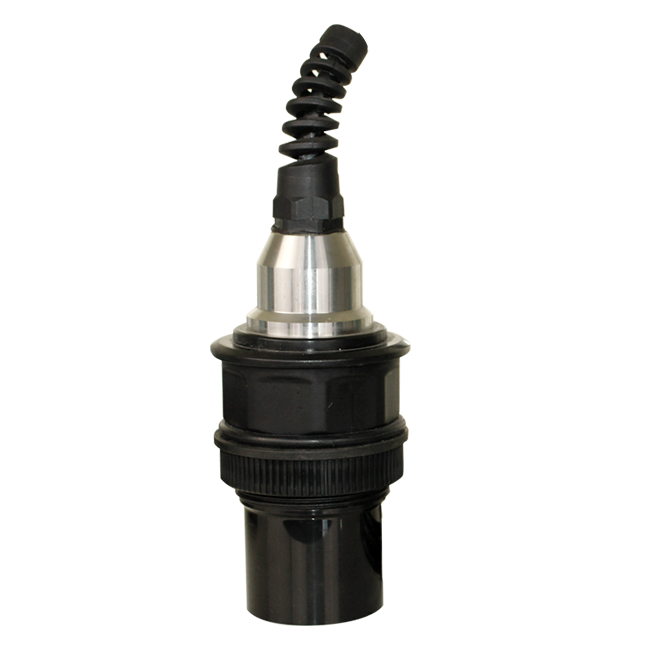

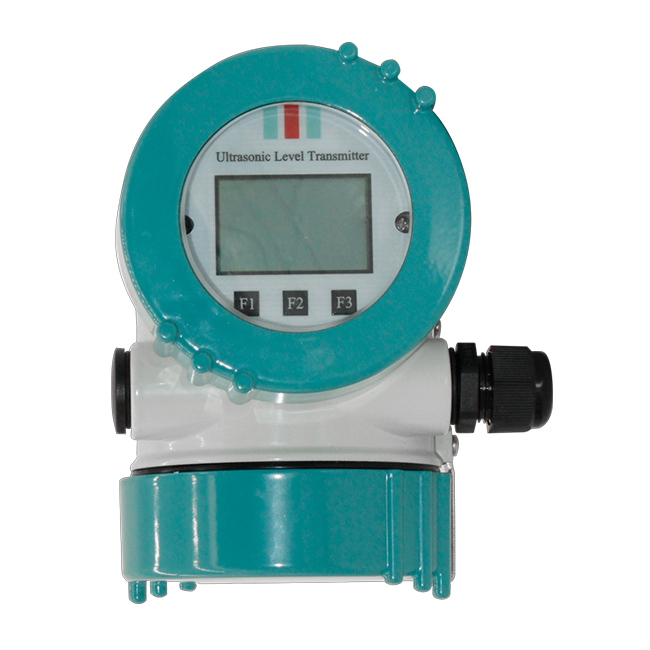

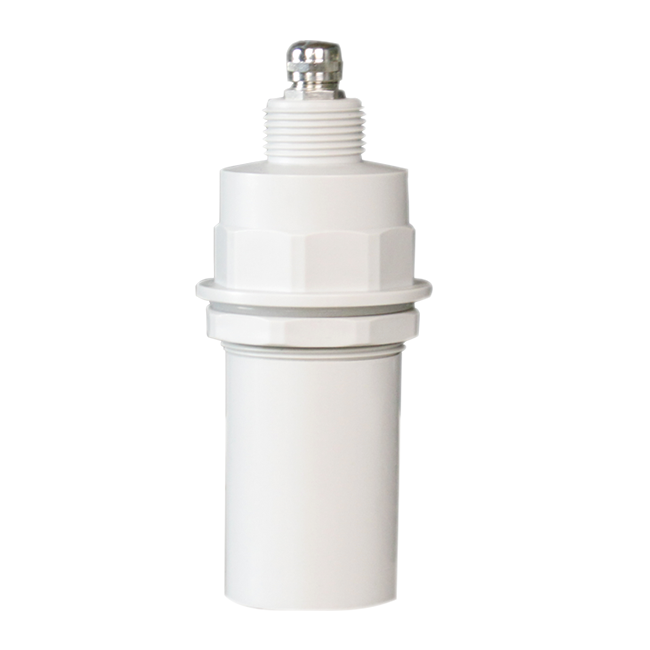

分體式超聲波液位計

STDS-100分體式超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

產品簡介

工作原理

分體式超聲波液位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度

產品優勢

超聲波液位計的優勢介紹

1、結構簡單、讀數方便、非常便于安裝和維護；

2、采用非接觸式測量，運行穩定可靠，不易受液體的粘度、密度等影響；

3、可以定點連續的測量，且能方便提供遙測和遙控的測量信號；

4、安全清潔，儀表使用壽命長；

5、適應性強：帶溫度補償功能，可在溫差較大的環境下使用；

6、精度高：具有RS-485通訊接口，采用特殊回波處理方式，有效避免虛假回波；

7、多種量程選擇：有5米、10米、15米三種量程可選擇，能在不同工業環境中應用；

8、較好的密封性（防護等級高達IP66/IP67）；

9、耐腐蝕性強：PVDF材質探頭，可確保儀表在腐蝕性液體或者腐蝕性環境中可靠測量；

10、性價比高，維護成本低。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

量程	5M、10M、15M、20M
測量精度	0.5%-1.0%
分辨率	3mm或0.1%（取大者）
顯示	液晶顯示
模擬輸出	2線制4～20mA/250Ω負載
繼電器輸出	無
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃
通信	無
防護等級	顯示儀表IP65，探頭IP68
探頭電纜	無
探頭安裝	顯示儀表IP65，探頭IP68

產品安裝

超聲波液位計的安裝要求

安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。

機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開陰擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。
